ドローン測量を準備していると、最近こんな話をよく耳にします。「もうRTKドローンさえあればGCPは要らない」。心が動く言葉です。広く険しい現場を回りながら地上基準点(GCP)を一つひとつ設置・測量・維持する作業がどれほど手間のかかるものか、現場を知る方なら誰もがご存じだからです。しかし本当に、RTKだけでGCPを完全に置き換えられるのでしょうか?
本題に入る前に、位置補正に使われる3つの核心的な概念をまず整理しておきます。 ドローンが撮影した映像の座標を実際の地形と一致させる「位置補正」の方式は、大きく次のように分けられます。

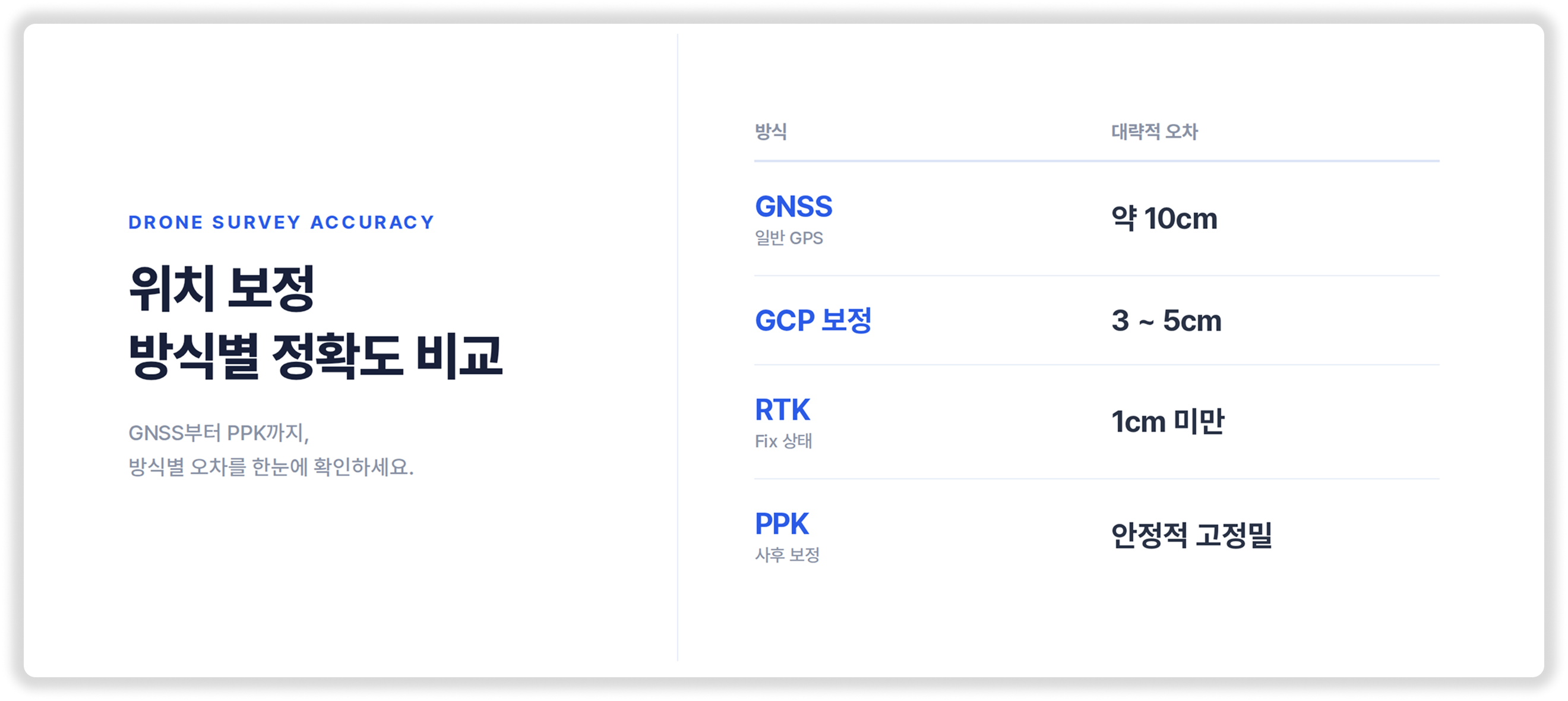

精度をおおまかに比較すると次のようになります。数字だけを見るとRTKが最も正確に見えますよね。実際、信号が完璧な理想的条件、つまりRTKが「Fix」状態を維持しているときはそうです。ただしここで注目すべきは「理想的条件」という前提です。
まずRTKがなぜ脚光を浴びているのかを押さえます。時間、コスト、安全のどの面から見ても、RTKがもたらす利点は確実です。問題は、ここからもう一歩踏み込んだときに現れます。
RTKの高い精度は、完璧な「信号条件」を前提としています。しかし現場の信号条件は毎回同じではありえません。これにより、RTKだけを単独で運用するとき、次のような盲点が生じます。

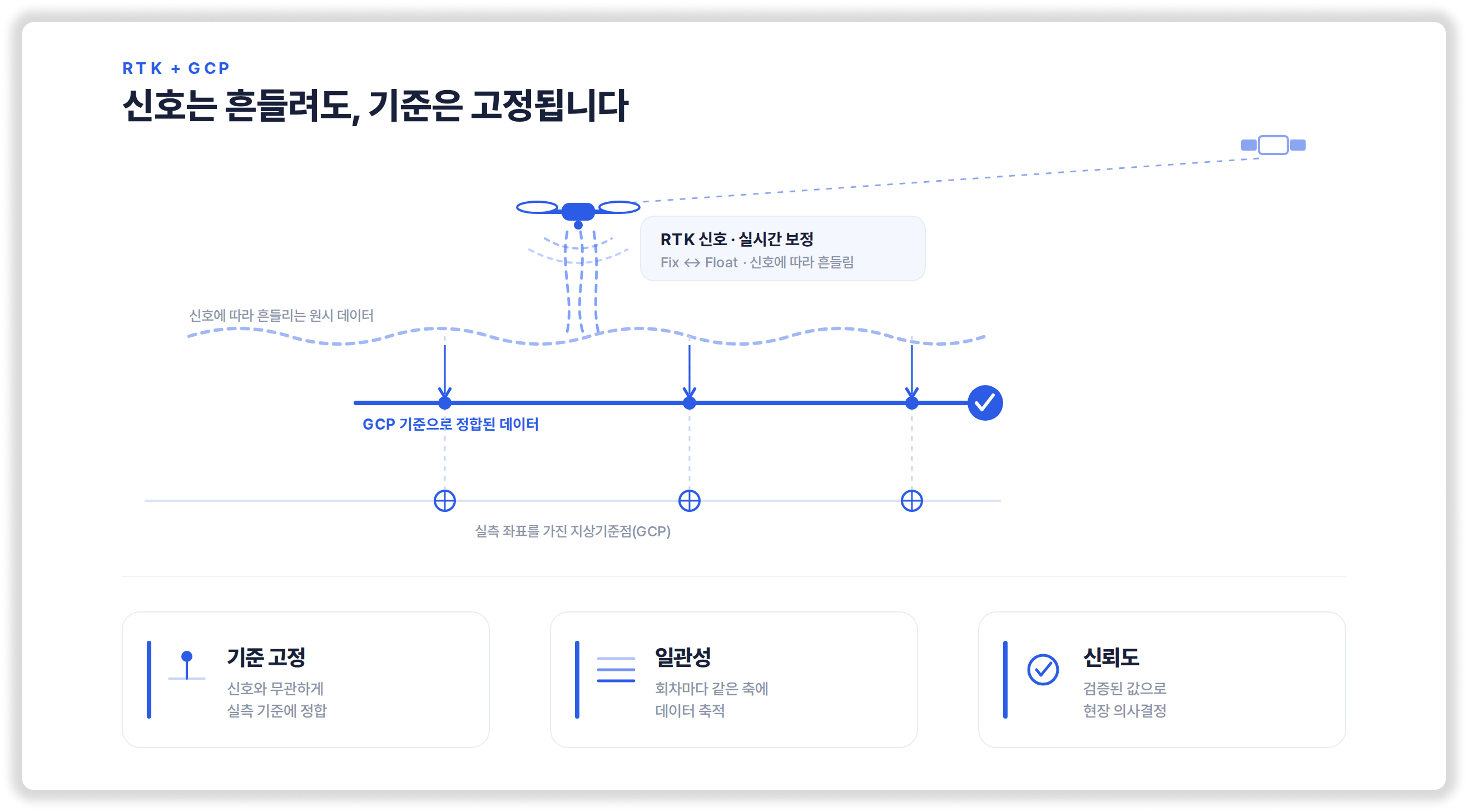

メイサもまた現場でRTK技術を積極的に活用し、関連するデータ処理をすべてサポートしています。しかし現場のデータに責任を負う立場として、私たちは単に「RTKかGCPか」を二者択一するのではなく、RTKで効率を得て、少数のGCPでその結果を検証する組み合わせをお勧めしています。2つの補正法を併用したときに得られる効用は次のとおりです。
ここで重要なのは、GCPを以前のように現場全体へ密に設置しろという意味ではないという点です。効率を活かすRTK運用に、検証用の基準点を最小限だけ組み合わせること。これが精度と信頼性を同時に押さえる、現実的な答えに近いものです。
精度は「検証」までを含む概念です。数字一つだけでは証明しにくいものです。検証されていない精度は、厳密に言えば精度ではなく期待値に近いものです。メイサがRTKとGCPの併用を勧める理由は単純です。現場で実際に信頼できるデータ、担当者が根拠として意思決定を下せるデータだけをご提案するためです。言葉で成り立つことと、現場で成り立つことは違いますから。
現在の現場条件に最も適した撮影・補正方式が気になる場合は、いつでもお気軽にお問い合わせください。
Q. 導入部で触れられたPPK方式は、現場でどのように活用されますか?RTKとどのような違いがありますか?
A. PPK(事後補正)はリアルタイム通信網に依存しないため、電波の陰が激しい山岳地形や海岸沿いの現場でRTKの優れた代替となります。リアルタイム通信が途切れても、撮影後にデータを補正して精度を高められるからです。ただし、PPKもまたドローンの飛行軌跡を精密に捉える技術にすぎず、成果物が実際の地表面と一致するかを「検証」する独立した基準ではありません。したがって、現場の通信条件に応じてRTKかPPKのうち有利な方式を選びつつ、少数のGCPを組み合わせて最終データを検証するという基本原則は同じように適用されます。
Q. 現場に自前の基準局(Base Station)を立てて信号を安定させれば、GCPなしでも完璧な測量が可能ではないですか?
A. 自前の基準局を設置すれば、ネットワークRTKに比べて通信の遅延や途切れの問題は大きく改善されます。しかし、切土斜面や高層鉄骨構造物の周辺で電波が反射して生じる「マルチパス誤差(Multipath Error)」現象まで完璧に遮断するのは困難です。機器上は受信状態が「Fix」と表示されても、実際の地形座標とは微妙にずれる可能性が存在するため、データの完全性を証明するための最小限の検証用GCPは依然として必要です。
Q. メイサが推奨する「少数のGCP」とは、具体的にどの程度の配置を意味しますか?
A. 過去のように現場全体を200〜300m間隔の碁盤の目状に密に覆わなければならないという意味ではありません。RTK(またはPPK)が全体的な地形データの骨格を見事に捉えてくれるため、現場境界部を囲む外郭点3〜4個と、地形変化の大きい中心部あるいは主要工程区間に1〜2個ほどのチェックポイントを置くだけで十分です。従来に比べて基準点の設置工数を80%以上削減しながらも、信頼できるデータを得られる効率的なセッティングです。
Q. 定期的にドローンを飛ばして出来高検測用の土工量を算出しようとしています。毎回GCPを新たに設置して測量しなければなりませんか?
A. いいえ。現場外郭の堅固な地盤や、工事中に損なわれない構造物の上に、永久点(または長期保存が可能な標識)の形で少数のGCPを一度だけしっかり設置しておけば大丈夫です。毎回の撮影時にこの固定されたGCPを基準にデータを整合すれば、天候や通信状態が異なっても時系列データが常に同じ軸の上に積み重なります。これにより誤差を最小化し、発注者や監理団に提出する非常に一貫性のある正確な土工量算出の根拠を確保できます。もし設置したGCPが失われたり、再設置とセッティングが必要な場合は、メイサ側にご連絡いただければセッティングをお手伝いいたします。
