드론 측량은 사진만 찍으면 도면과 겹치는 결과가 자동으로 만들어진다고 생각하기 쉽습니다. 하지만 드론이 기록한 위치정보의 정확도와 현장 좌표를 연결하는 방식에 따라, 그 결과가 실제로 놓이는 위치는 달라집니다.

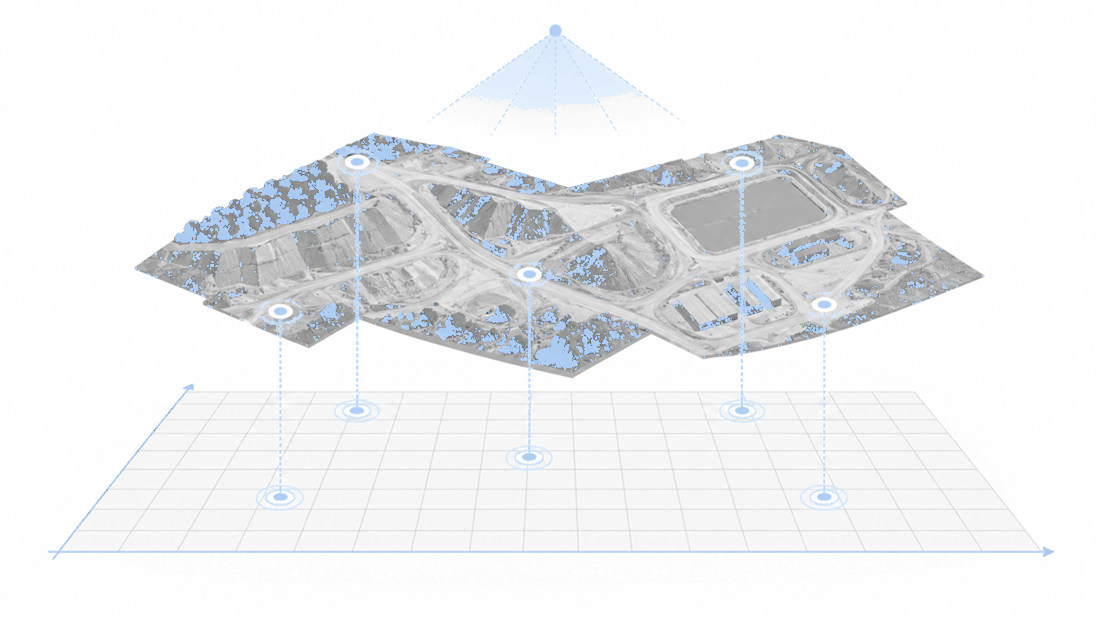

이때 사용하는 GCP(Ground Control Point, 지상기준점)는 사진 속 특정 지점과 실제 현장에서 측량한 좌표를 연결하는 기준점입니다. 현장에 식별하기 쉬운 표지를 설치하고 좌표를 측량한 뒤, 여러 드론 사진에서 같은 지점을 지정해 분석 데이터가 실제 위치·방향·높이에 맞도록 잡아줍니다. RTK·PPK와 GCP의 차이가 궁금하다면 기존 글 드론 측량 정밀도, RTK 드론만으로 충분할까요?에서 먼저 확인할 수 있습니다.
RTK·PPK 드론을 사용하면 GCP 없이도 충분히 측량할 수 있다는 설명을 접하기도 합니다. 이는 촬영 위치가 정밀하게 보정되고, 작업 목적에 필요한 정확도를 충족할 때 가능한 이야기입니다. 일반 GNSS 위치정보만 사용한 드론 촬영에서는 수평 위치인 X·Y와 높이 Z 모두에 오차가 생길 수 있습니다. 반대로 GCP가 없다고 모든 드론 데이터를 사용할 수 없는 것도 아닙니다. 중요한 것은 장비의 종류만이 아니라 위치 보정 방식과 데이터의 사용 목적입니다. 이 글에서는 GCP를 둘러싼 오해를 짚고, 목적에 맞는 보정·검증 방법을 X·Y·Z의 관점에서 정리합니다.
GCP와 같이 드론 데이터를 실제 좌표에 맞춰 주는 기준이 없고 촬영 이미지의 위치정보도 충분히 정밀하지 않다면 X·Y 수평 위치와 Z 높이가 함께 어긋날 수 있습니다. 사진으로 만든 3D 모델의 모양이 자연스럽게 보여도, 실제 좌표 위에서는 모델 전체가 옆으로 이동하거나 돌아가고 높이가 달라질 수 있습니다.
사진측량은 여러 사진에서 같은 특징점을 찾아 3D 형상을 만듭니다. 이 과정만으로도 구조물 사이의 거리나 현장의 모양은 비교적 자연스럽게 복원될 수 있습니다. 하지만 “모양이 자연스럽다”와 “국가·현장 좌표에서 정확한 위치에 놓였다”는 서로 다른 문제입니다.
| 구분 | 답하는 질문 | GCP가 없을 때 확인할 점 |
|---|---|---|
| 상대 정확도 | 모델 안에서 두 지점의 거리와 모양이 일관적인가? | 모양이 자연스러워 보여도 실제 위치와 다를 수 있음 |
| 절대 정확도 | 모델이 현실의 X·Y·Z 좌표에 맞게 놓였는가? | 일반 GNSS 오차만큼 전체 모델이 이동·회전할 수 있음 |
Pix4D도 드론 매핑의 상대 정확도와 절대 정확도를 구분하며, GCP 또는 RTK·PPK 이미지 위치정보가 절대 정확도를 높이는 수단이라고 설명합니다. 즉, 결과 화면이 그럴듯하다는 이유만으로 실제 좌표까지 맞았다고 판단해서는 안 됩니다.
드론 사진에는 카메라가 촬영된 위도·경도·높이 정보가 함께 기록됩니다. 일반 GNSS의 위치 오차는 한 축에만 생기는 것이 아니므로, 이 정보를 기준으로 만든 결과도 동서·남북 방향인 X·Y와 높이인 Z에서 모두 이동할 수 있습니다.
좌표를 맞추는 과정에서는 다음 요소가 함께 결정됩니다.
특히 높이는 타원체고와 정표고처럼 기준 자체가 다를 수 있어 Z값의 차이가 먼저 눈에 띄기도 합니다. 그러나 수평 좌표계나 원점이 다르면 X·Y 역시 함께 어긋납니다. 이미지 좌표계, 결과물 좌표계, GCP 좌표계를 일치시키는 것이 중요한 이유입니다. Pix4D의 좌표계 점검 가이드도 이 세 좌표 기준의 일관성을 핵심 조건으로 안내합니다.
모든 촬영에서 GCP가 반드시 필요한 것은 아닙니다. 정사영상으로 현황만 확인하는지, 도면·과거 데이터와 겹치는지, 좌표와 물량을 업무 근거로 쓰는지에 따라 보정과 검증 수준을 정해야 합니다.
| 촬영·활용 조건 | 권장 판단 | 이유 |
|---|---|---|
| 일반 GNSS 드론 + 실제 좌표가 필요한 작업 | GCP로 위치 보정 | 이미지 위치정보만으로는 X·Y·Z 절대 위치가 달라질 수 있음 |
| RTK·PPK 드론 + 현황 확인 | 직접 위치 보정 사용 가능, 로그 상태 확인 | 촬영 시점 카메라 위치를 정밀하게 보정함 |
| RTK·PPK 드론 + 도면 중첩·토공량·반복 비교 | 독립적인 검증점 병행 검토 | 결과가 맞는지 별도 좌표로 확인해야 함 |
| 위치정보 없는 사진 | GCP 없이 좌표 결과로 사용하지 않음 | 위치·방향·축척의 현실 기준이 없음 |

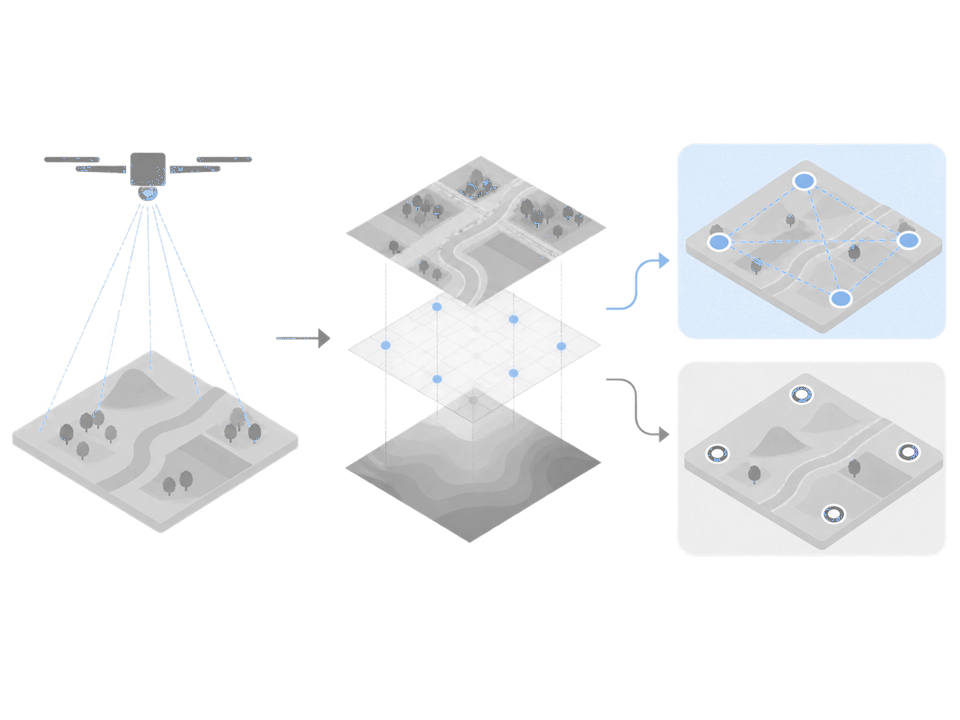

RTK와 PPK는 GCP를 단순히 없애는 장비라기보다 카메라 위치정보의 품질을 높이는 방식입니다. 프로젝트의 요구 정확도와 촬영 당시 보정 상태가 충분하다면 GCP 없이 직접 위치를 맞추는 작업도 가능합니다. 다만 결과를 독립적으로 검증해야 한다면 보정 계산에 쓰지 않은 체크포인트를 두는 편이 좋습니다.
GCP와 체크포인트는 생김새보다 역할이 다릅니다.
Agisoft도 항공측량의 기준점과 체크포인트에서 GCP는 위치 정합에, 체크포인트는 정확도 평가에 사용한다고 구분합니다.
GCP는 설치하는 것만으로 역할을 다하지 않습니다. 좌표계·배치·사진 마킹·실측값 가운데 하나가 잘못되면 오히려 결과가 왜곡될 수 있습니다.
분석 전에 다음 네 가지를 확인해 보세요.
“GCP를 넣었으니 정확하다”가 아니라, 사용한 기준점과 별도의 체크포인트에서 결과를 확인했는가까지 보아야 합니다. Pix4D는 GCP·체크포인트의 오차를 X·Y·Z 방향별로 계산해 비교하도록 설명합니다.
메이사는 공개 정본에 없는 특정 정확도 수치를 일률적으로 약속하지 않습니다. GCP 설치 상태와 촬영 데이터 품질을 전제로 결과를 확인하며, 현장에 필요한 정확도 기준은 측량 담당자와 함께 정하는 것을 권합니다.
메이사 플랫폼에서는 드론 사진에 현장의 기준점을 연결하는 과정을 GCP 마킹에서 진행합니다. 사진에 보이는 GCP 위치를 지정해 실측 X·Y·Z 좌표와 연결하고, 그 기준으로 정사영상과 3D 데이터를 현장 좌표에 맞춥니다.
현재 작업 기준은 다음과 같습니다.
GCP 마킹 작업 흐름
한 기준점을 여러 사진에서 일관되게 연결한 뒤 실측 좌표와 대조합니다.
01
기준점 선택
사진에서 표지 중심을 찾습니다.
02
여러 사진에 마킹
같은 지점을 반복해 연결합니다.
03
실측 좌표 연결
점 이름과 X·Y·Z 값을 대조합니다.
마킹한 지점과 실측 좌표를 단계별로 대조하면 사진 속 위치와 현장 좌표를 일관된 기준으로 연결할 수 있습니다.

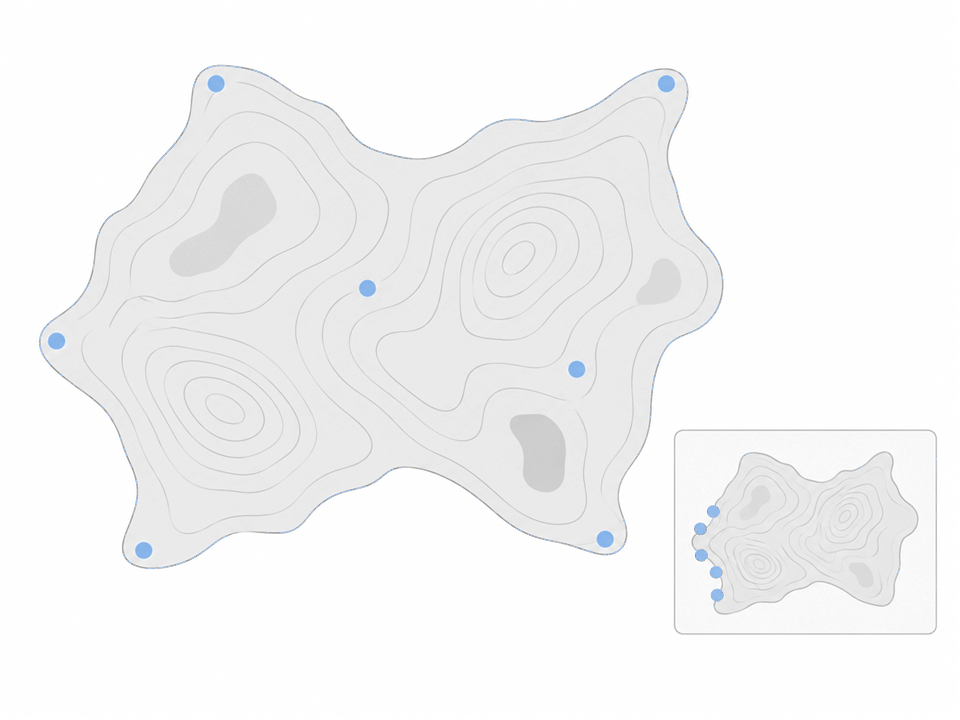

위 숫자는 메이사 플랫폼에서 분석을 시작하기 위한 작업 조건이지, 모든 현장에 통용되는 최적 배치 개수를 뜻하지는 않습니다. 현장 면적과 형상, 고저차, 촬영 방식, 결과물의 사용 목적에 따라 측량 담당자와 별도로 배치를 설계해야 합니다.
사용 목적에 따라 다릅니다. 현장의 상대적인 모양과 진행 상황을 시각적으로 확인하는 용도라면 활용할 수 있습니다. 다만 실제 좌표의 도면과 중첩하거나 위치·물량을 비교해야 한다면 X·Y·Z 절대 위치가 맞는지 별도의 보정과 검증이 필요합니다.
RTK 보정 상태와 프로젝트의 요구 수준이 충분하면 GCP 없이 직접 위치를 맞출 수 있습니다. 하지만 결과를 독립적으로 확인해야 하는 업무라면 계산에 쓰지 않은 체크포인트를 두는 것이 좋습니다. “RTK가 있는가”보다 “보정 상태와 결과를 무엇으로 검증했는가”를 함께 확인해야 합니다.
현장 조건과 장비, 좌표계에 따라 달라 일률적으로 단정할 수 없습니다. 중요한 점은 오차가 Z에만 한정되지 않는다는 것입니다. 일반 GNSS 위치정보의 오차와 좌표계 차이는 X·Y·Z 모두에 영향을 줄 수 있습니다.
모든 현장에 통용되는 하나의 개수는 없습니다. 촬영 면적과 형상, 고저차, 요구 정확도에 따라 배치가 달라집니다. 메이사 플랫폼의 분석 시작 조건과 현장 측량 설계의 최적 개수는 구분해서 판단해야 합니다.
GCP 없이 분석한 데이터가 있다면 결과를 바로 버리기보다 촬영 장비의 위치 보정 방식, 좌표계, X·Y·Z 기준, 검증점 유무부터 확인해 보세요. 이 네 가지를 확인하면 단순 현황 확인에 쓸 데이터인지, 다시 보정해야 할 데이터인지 판단할 수 있습니다.
GCP와 RTK 판단은 정확한 위치를 얻는 데서 끝나지 않습니다. 드론 데이터를 토공량·기성·정산 근거로 활용하려면 촬영 조건 확인부터 좌표 보정, 전후 데이터 비교, 결과 정리까지 하나의 흐름으로 관리해야 합니다.
