장비 배치 검토는 장비가 들어오기 전에 '여기에 세워도 일이 되는가'를 확인하는 일입니다. 크레인의 작업반경이 다른 장비와 겹치지 않는지, 가설 사무실과 자재 적치대가 장비 동선을 막지 않는지, 신호수는 어디에 서야 하는지를 미리 정해 두면 반입 당일에 바로 작업을 시작할 수 있습니다.
이 검토는 공정이 바뀔 때마다 다시 하게 됩니다. 착공 초기에는 가설계획이, 토공 중에는 매주 달라지는 지형이, 골조 공정에서는 여러 대의 양중 장비가 검토의 중심이 됩니다. 오늘은 장비 배치를 검토할 때 함께 보면 좋은 것과, 가설·토공·골조 단계마다 실제 현장 데이터 위에서 검토하는 방법을 정리하겠습니다.
평면 배치도는 장비 위치와 작업반경을 정하는 기본 자료입니다. 여기에 높낮이, 시간에 따른 지형 변화, 장비 사이의 관계를 함께 보면 검토가 한층 구체적이 됩니다. 현장은 평평하지 않고, 공정에 따라 모습이 바뀌며, 여러 장비가 같은 시간에 움직이기 때문입니다.
배치도를 그려 본 분이라면 한 번쯤 이런 고민을 해 보셨을 겁니다. 도면에서는 반경 원이 넉넉히 떨어져 있는데 실제 지형에서도 그럴지, 지난달에 정한 위치가 지금 깎인 지형에서도 유효한지, 장비가 늘어난 구간에서 겹치는 조합을 빠짐없이 챙겼는지 같은 것들입니다.
| 확인할 것 | 평면 배치도에서 정하는 것 | 현장 데이터 위에서 더 볼 수 있는 것 |
|---|---|---|
| 높낮이 | 장비 위치와 반경 | 촬영한 지형 높이 위에 놓인 장비 |
| 시간 | 배치를 정한 시점의 계획 | 최신 촬영 날짜 기준의 현장 모습 |
| 장비 간 관계 | 반경 원의 위치 | 겹침·충돌 조합 목록 |
| 대안 비교 | 배치안별 도면 | 같은 현장 위의 배치안 버전 |
드론으로 현장을 주기적으로 촬영하고 있다면 그 데이터가 이미 이 검토의 바탕이 됩니다. 공정별 촬영 주기를 정하는 방법은 현장 데이터를 쌓는 드론 촬영 주기, 어떻게 정할까?에서 정리했습니다.

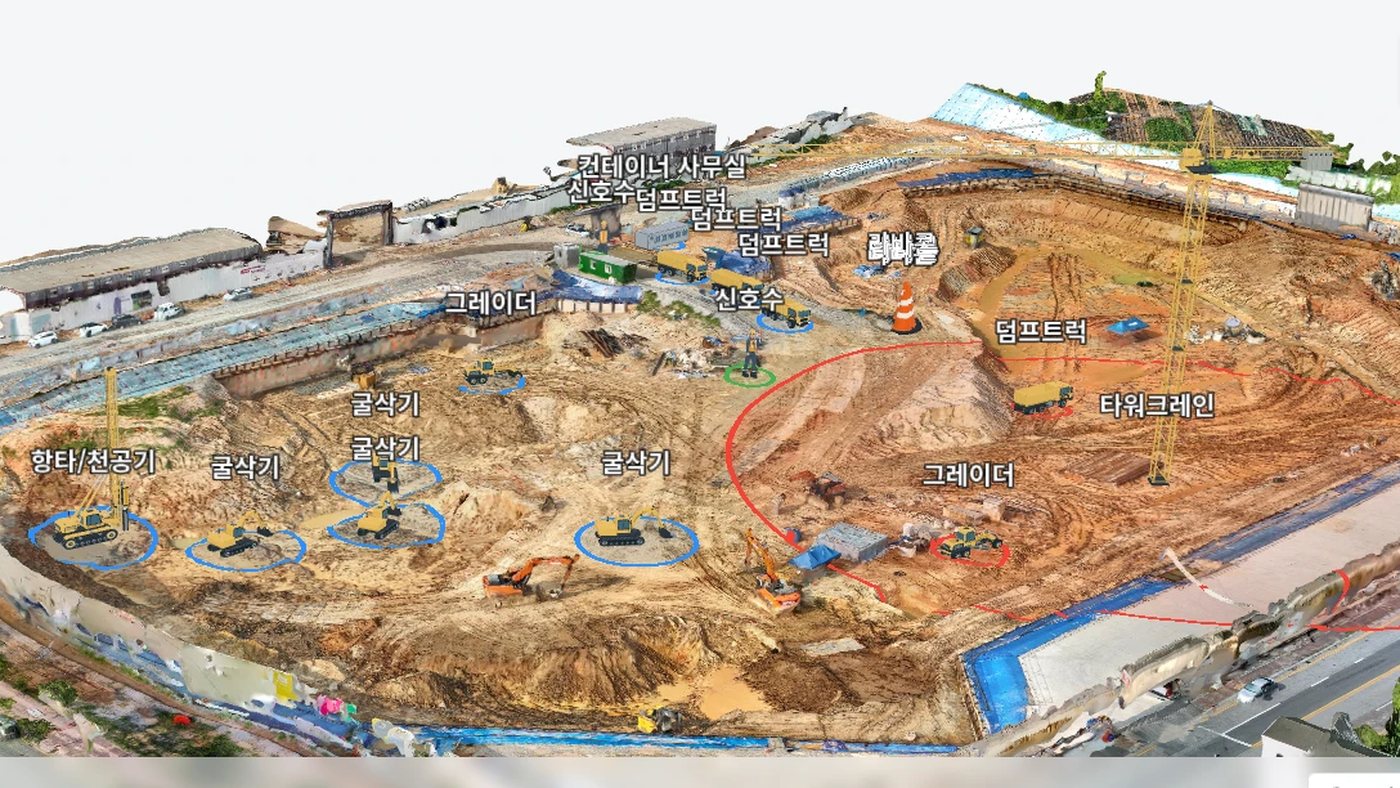

메이사 플랫폼의 시뮬레이션 (Beta)은 실제 현장 3D·2D 데이터 위에 장비를 끌어다 놓고, 작업반경 겹침과 외형 충돌을 시스템이 계산해 보여주는 기능입니다. 2026년 10월 1일 출시됐고, 베타 기간에는 플랫폼을 이용하는 모든 현장에서 별도 비용 없이 쓸 수 있습니다.
상세정보에서 전장·전폭·전고(mm)와 작업반경(m)을 직접 입력해 반입 장비와 크기를 맞춥니다.그리기로 동선·통제 구역·문구를 표시하고, 오른쪽 위 저장 옆 카메라 버튼을 누르면 화면이 PNG로 저장됩니다. 배치안은 버전으로 나눠 복제·비교할 수 있습니다.| 분류 | 항목 |
|---|---|
| 양중·고소 | 건설용 리프트, 고소작업대, 이동식 크레인, 타워크레인 |
| 토공·운반 | 굴삭기, 그레이더, 덤프트럭, 도저(불도저), 레미콘, 로더(휠로더), 롤러, 스크레이퍼, 지게차, 트레일러(저상), 펌프카, 항타/천공기 |
| 가설 | 라바콘, 시스템 비계, 안전 펜스, 컨테이너 사무실 |
| 자재 | 자재 적치대 |
| 인력 | 신호수 |
같은 기능이라도 공정에 따라 올려볼 것과 확인할 것이 달라집니다. 가설 단계에서는 시설물의 자리와 동선을, 토공 단계에서는 바뀌는 지형 위의 장비 위치를, 골조 단계에서는 양중 장비 사이의 간섭을 중심으로 봅니다.
공정 단계별 시뮬레이션 활용
단계마다 먼저 올려볼 것과 확인할 것이 다릅니다.
01
가설
가설물 자리와 장비 진출입 동선
02
토공사
바뀌는 지형 위에서 장비 위치·운반 동선 다시 보기
03
골조
양중 장비 간섭 검토와 안전계획 자료
지금 현장이 어느 단계인지에 따라 시뮬레이션에 먼저 올려볼 것이 정해집니다.

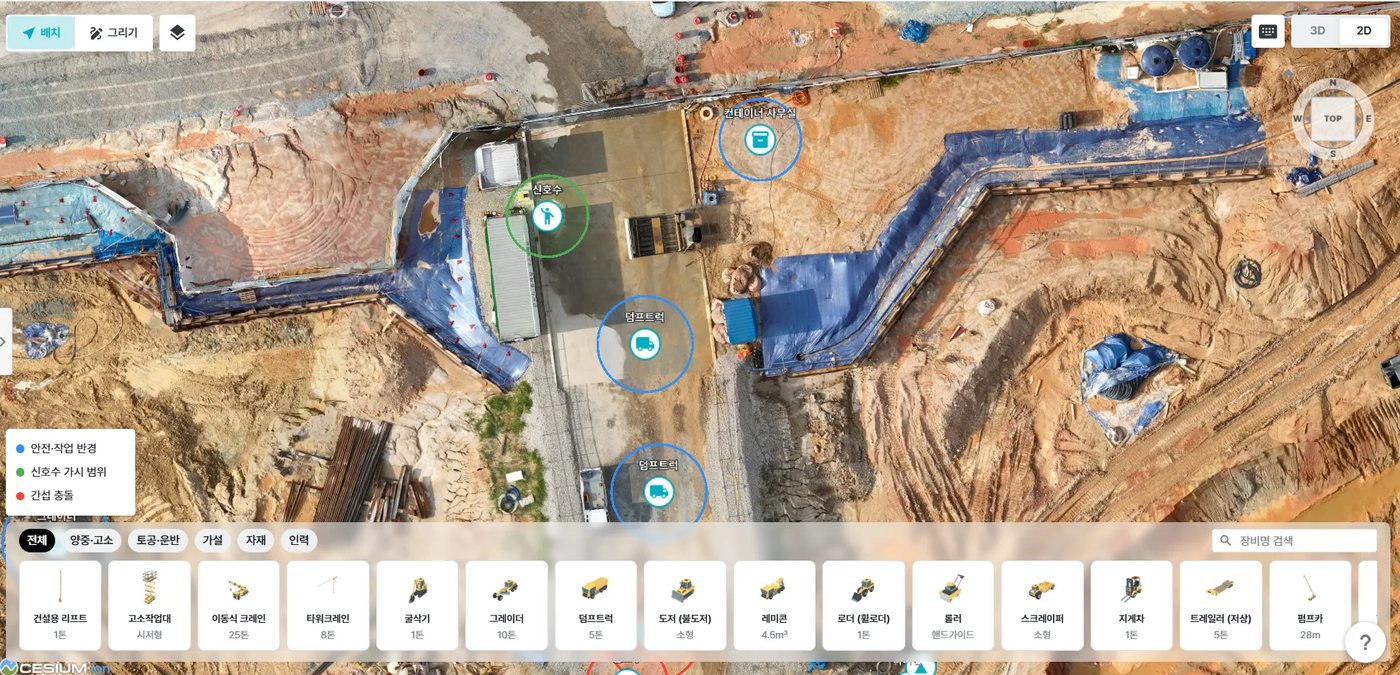

착공 초기에 정하는 가설 사무실, 자재 적치대, 펜스는 한 번 자리를 잡으면 옮기기 번거로운 시설입니다. 그래서 가설물 위치만 따로 보기보다, 이후 들어올 장비가 어디로 들어와 어디서 돌아 나갈지를 함께 놓고 정하는 편이 좋습니다.
올려볼 것: 컨테이너 사무실, 안전 펜스, 자재 적치대, 라바콘 + 장비 반입용 덤프트럭·트레일러(저상)
이렇게 해 보세요

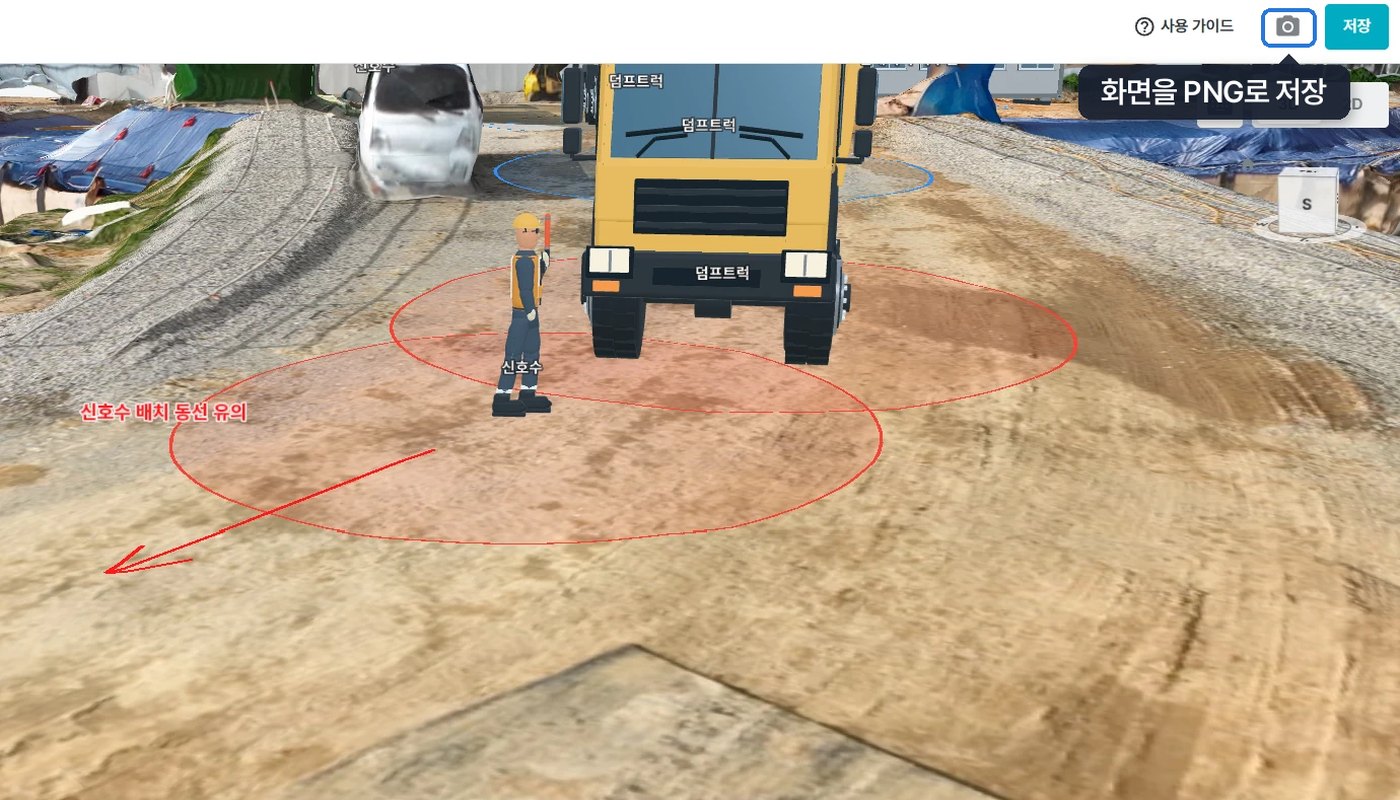

그리기의 펜·화살표로 표시합니다.확인 포인트
토공 중에는 굴착과 성토로 지형이 계속 바뀝니다. 장비 위치와 운반 동선도 그에 맞춰 달라지므로, 같은 배치를 최신 지형 위에 다시 올려 보는 것이 이 단계의 핵심입니다.
올려볼 것: 굴삭기, 덤프트럭, 도저, 로더, 롤러, 그레이더, 항타/천공기, 신호수
이렇게 해 보세요
배치 불러오기로 지난 배치를 가져와, 깎이고 쌓인 지형 위에서 장비 위치를 다시 봅니다.확인 포인트
골조 공정에서는 타워크레인, 이동식 크레인, 펌프카처럼 작업반경이 큰 장비가 좁은 범위에서 함께 움직입니다. 장비가 늘수록 확인할 조합도 늘어나므로 장비 조합별로 간섭을 미리 확인해 두는 것이 이 단계의 핵심입니다.
올려볼 것: 타워크레인, 이동식 크레인, 펌프카, 레미콘, 건설용 리프트, 고소작업대, 시스템 비계
이렇게 해 보세요

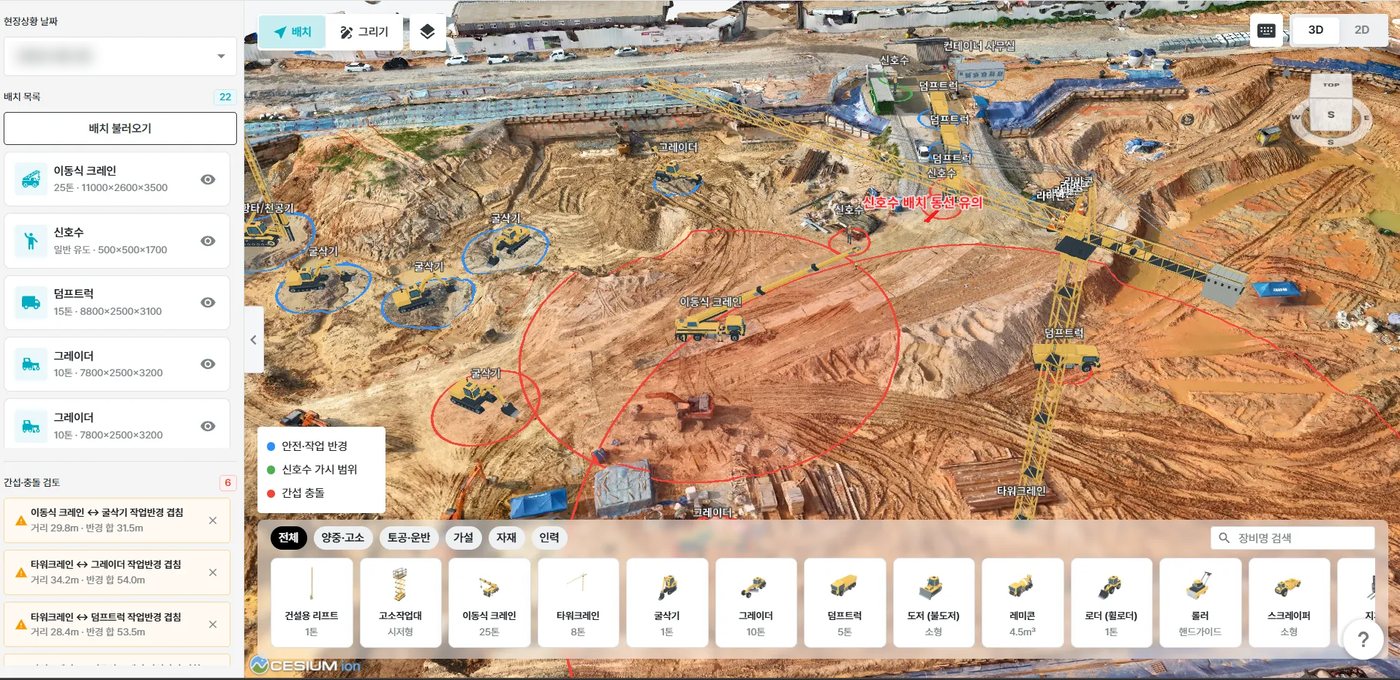

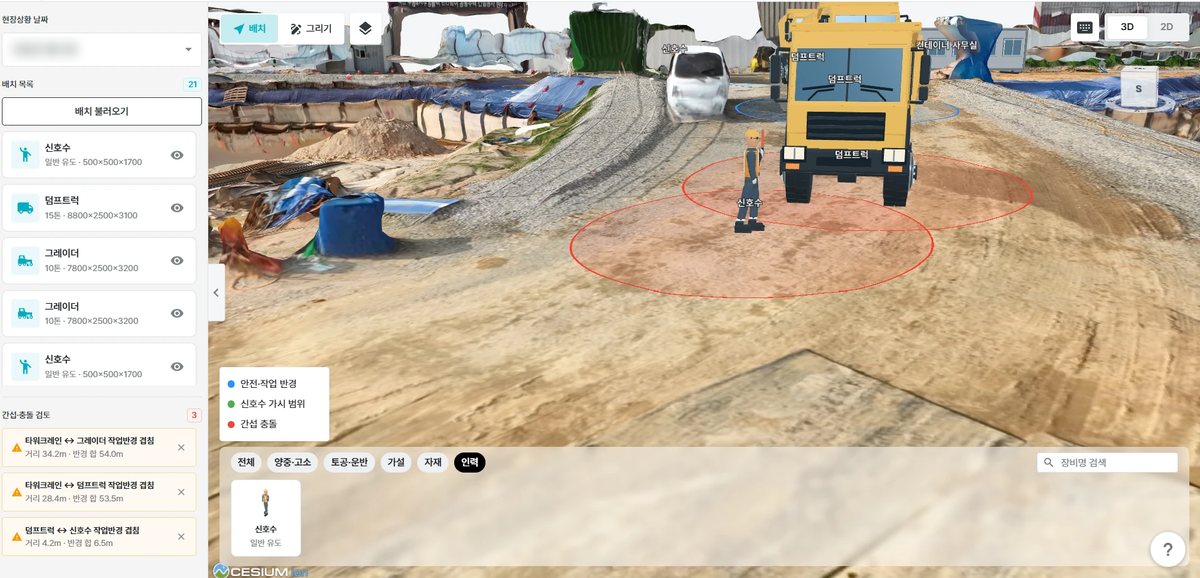

2D로 바꿔 위에서 반경 겹침을 봅니다.그리기로 통제 구역과 신호수 위치를 표시하고, 카메라 버튼으로 PNG를 저장합니다.확인 포인트
저장한 PNG는 안전계획 수립, 위험성평가 참고자료, 일일 안전회의(TBM) 화면으로 활용할 수 있습니다.
위험구역을 정한 뒤 실제 진입 기록까지 남기는 방법은 위험구역, 아차사고 뒤에 되짚을 수 있게 남기는 법에서 다뤘습니다.
베타 기간에는 메이사 플랫폼을 이용하는 모든 현장에서 별도 비용 없이 쓸 수 있습니다. 다만 기준이 되는 현장상황은 2026년 8월 이후 플랫폼에서 분석이 끝난 데이터부터 고를 수 있습니다. 베타 이후의 제공 방식은 정해지는 대로 안내드리겠습니다.
장비를 누르면 열리는 상세정보에서 표준 규격을 고르거나 전장·전폭·전고(mm)와 작업반경(m)을 직접 입력할 수 있습니다. 반입 예정 장비의 제원표를 기준으로 값을 맞추면 검토 결과가 실제와 가까워집니다.
화면을 PNG로 내려받아 위험성평가나 안전계획의 참고자료로 첨부할 수 있습니다. 시뮬레이션은 입력한 규격과 촬영 데이터를 기준으로 겹침과 충돌을 계산하므로, 평가 자체를 대신하지는 않습니다. 현장 기준과 함께 확인하는 근거 화면으로 활용해 주세요.
지금은 공사용 도로가 배치 항목에 없어 그리기의 펜과 화살표로 표시합니다. 가설 펜스·컨테이너 사무실·자재 적치대 같은 가설물은 장비와 같은 방식으로 배치할 수 있습니다.
장비 배치 검토는 공정이 바뀔 때마다 다시 꺼내 보는 작업입니다. 이번 주에 아래 세 가지부터 점검해 보세요.
메이사를 이용 중인 현장이라면 좌측 메뉴의 시뮬레이션 (Beta)에서 바로 시작할 수 있습니다. 착공 전부터 골조까지 공사 단계별로 메이사를 어떻게 쓰는지는 활용사례집에 정리해 두었습니다.
