지상기준점(GCP)은 촬영 기간 내내 움직이지 않고, 하늘에서 가림 없이 보이며, 바닥에 평평하게 고정되는 자리에 현장 전체로 고르게 배치합니다. 각 점은 여러 장의 사진에서 같은 지점을 표시해야 합니다. 공사 중 점이 사라졌다면 전체 분포를 고려해 자리를 다시 잡고 재측량합니다.
지상기준점은 현장에서 측량한 좌표와 드론 사진 속 위치를 연결하는 기준입니다. 실제 현장 문의에는 차량이나 전선을 사진 위 기준점으로 표시해 도면과 위치가 어긋난 경우, 표시 위치 오류로 정사영상이 나타나지 않은 경우가 있었습니다. 정사영상은 드론 사진을 지도처럼 위치를 맞춰 가공한 이미지입니다. 좌표를 측량해 전달한 다음에도, 설치한 자리와 사진 속 표시가 같은 점을 가리키는지 확인해야 하는 이유입니다.

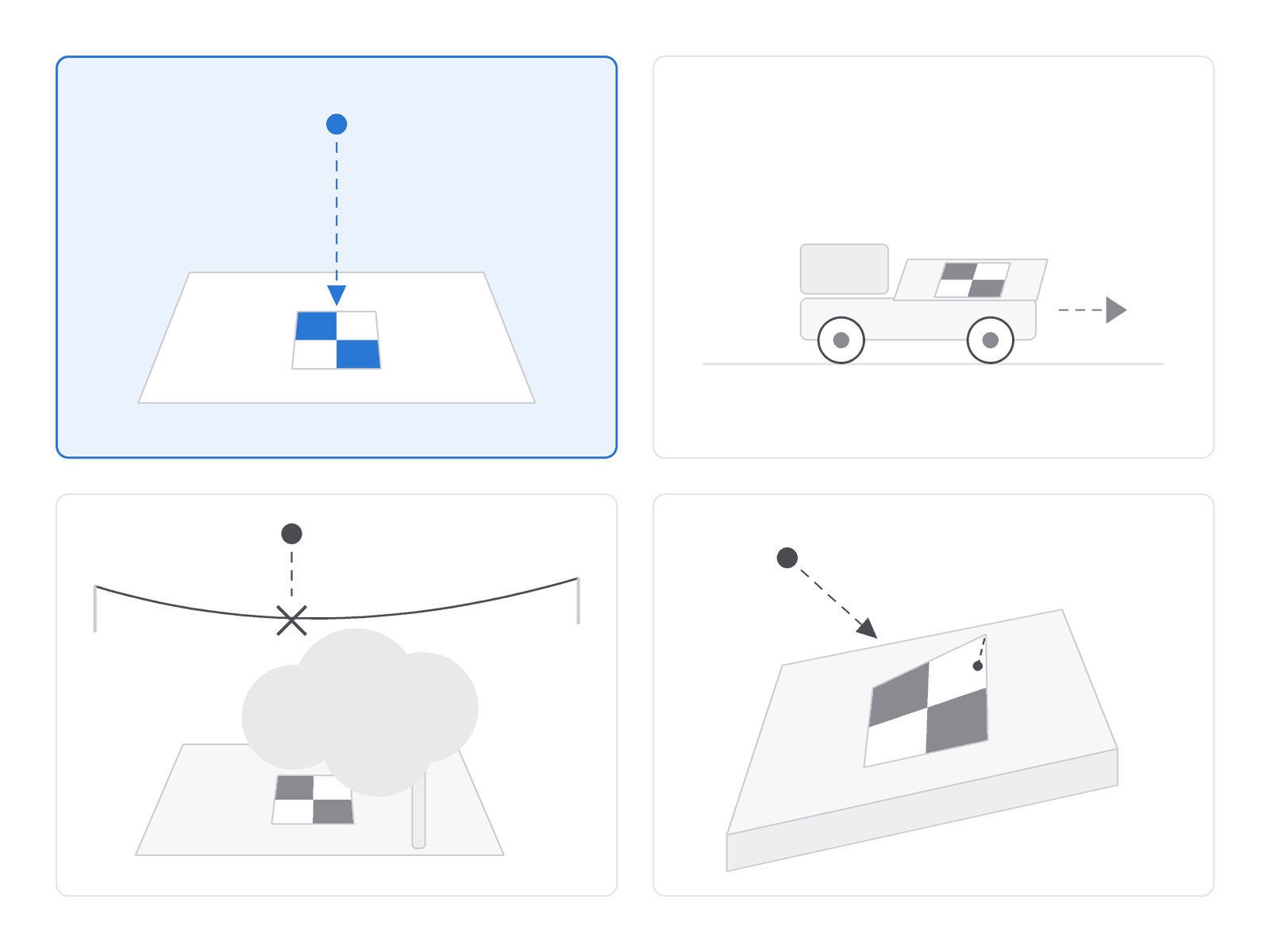

지상기준점 설치 위치는 고정성·가시성·평탄성·분포를 함께 보고 정합니다. 표식을 붙일 수 있는 자리인지와 더불어, 촬영 기간 동안 그 표식이 같은 위치에서 선명하게 보일지도 확인해야 합니다.
측량할 때와 촬영할 때 기준점의 위치가 같아야 합니다. 차량이나 옮길 수 있는 자재 위에 표식을 두면, 측량한 좌표와 촬영된 표식의 실제 위치가 달라질 수 있습니다. 지금 비어 있는 공간이라도 촬영 전에 자재가 들어오거나 바닥이 바뀔 예정이라면 작업 일정부터 확인해 보세요.
드론 사진에서 표식의 같은 지점을 구분할 수 있어야 합니다. 전선·수목 아래처럼 위에서 보았을 때 가려지는 자리, 자재에 덮일 수 있는 자리는 피합니다. 전선은 기준점으로 삼을 대상도 아닙니다. 지상에서 눈에 잘 띈다는 이유만으로 촬영 사진에서도 잘 보일 것이라고 판단하지 않는 편이 좋습니다.
표식은 평평한 바닥에 밀착시킵니다. 비스듬히 걸치거나 일부가 들린 상태라면 사진마다 같은 지점을 읽기 어려워질 수 있습니다. 측량 담당자가 잡은 지점과 사진에서 표시할 지점을 함께 확인하고, 그 부분이 움직이거나 접히지 않도록 고정합니다.

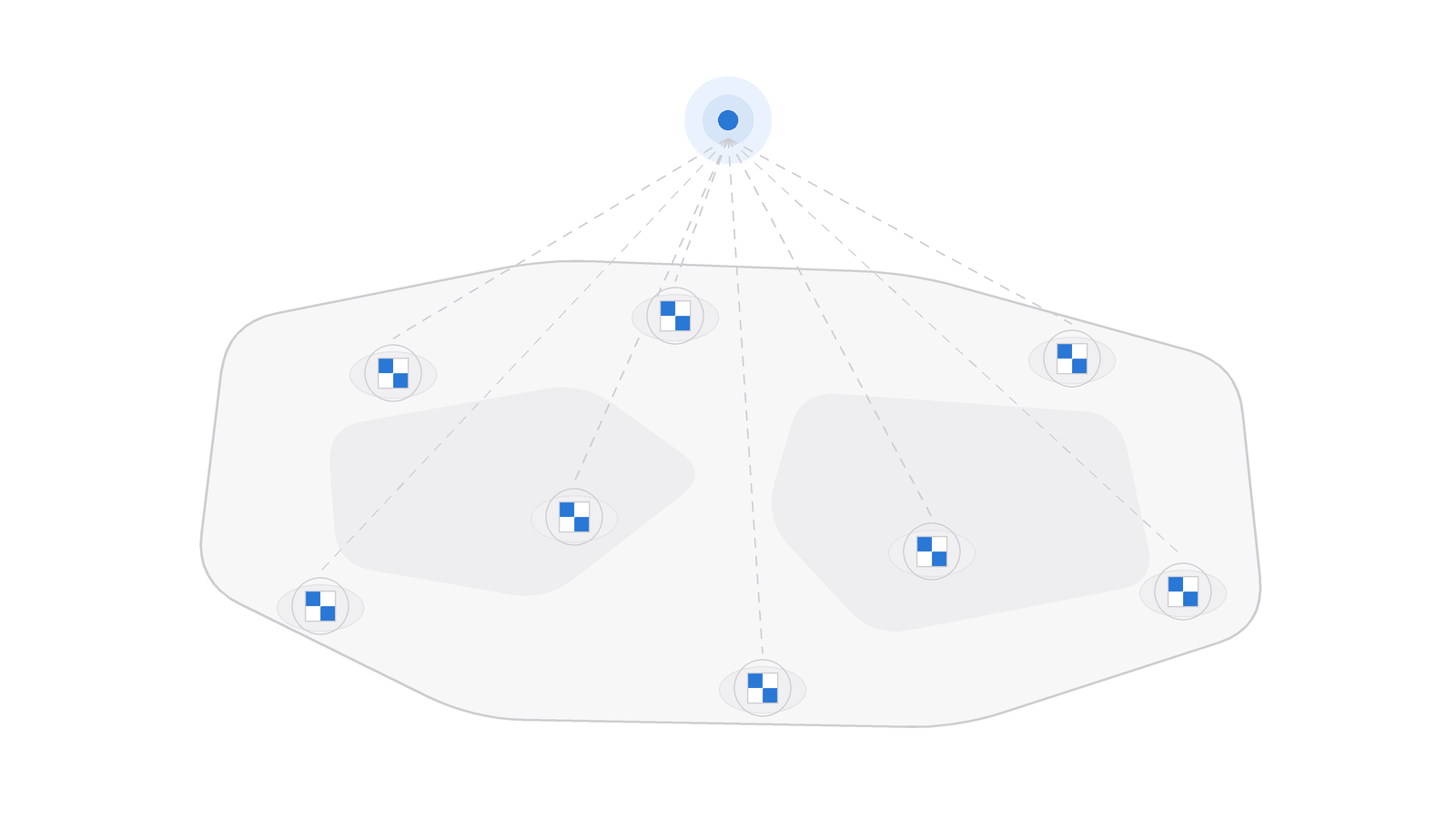

기준점은 설치하기 편한 한쪽에 몰리지 않도록 배치합니다. 외곽과 내부를 함께 보며 촬영 범위 전체에 고르게 놓일 자리를 찾습니다. 실제 개수와 세부 배치는 현장 범위·형상·공사 여건을 놓고 측량 담당자와 정해야 합니다.
| 조건 | 현장에서 확인할 질문 | 위치를 다시 검토할 때 |
|---|---|---|
| 고정성 | 측량 후 촬영이 끝날 때까지 같은 자리에 남나요? | 차량·이동 자재 위이거나 바닥 변경이 예정된 자리 |
| 가시성 | 하늘에서 표식의 같은 지점이 보이나요? | 전선·수목·적치물에 가려지는 자리 |
| 평탄성 | 표식이 평평한 바닥에 밀착되나요? | 경사면에 걸치거나 표식 일부가 들린 자리 |
| 분포 | 외곽과 내부를 포함해 고르게 놓였나요? | 유지하기 편한 외곽이나 한쪽에만 몰린 배치 |

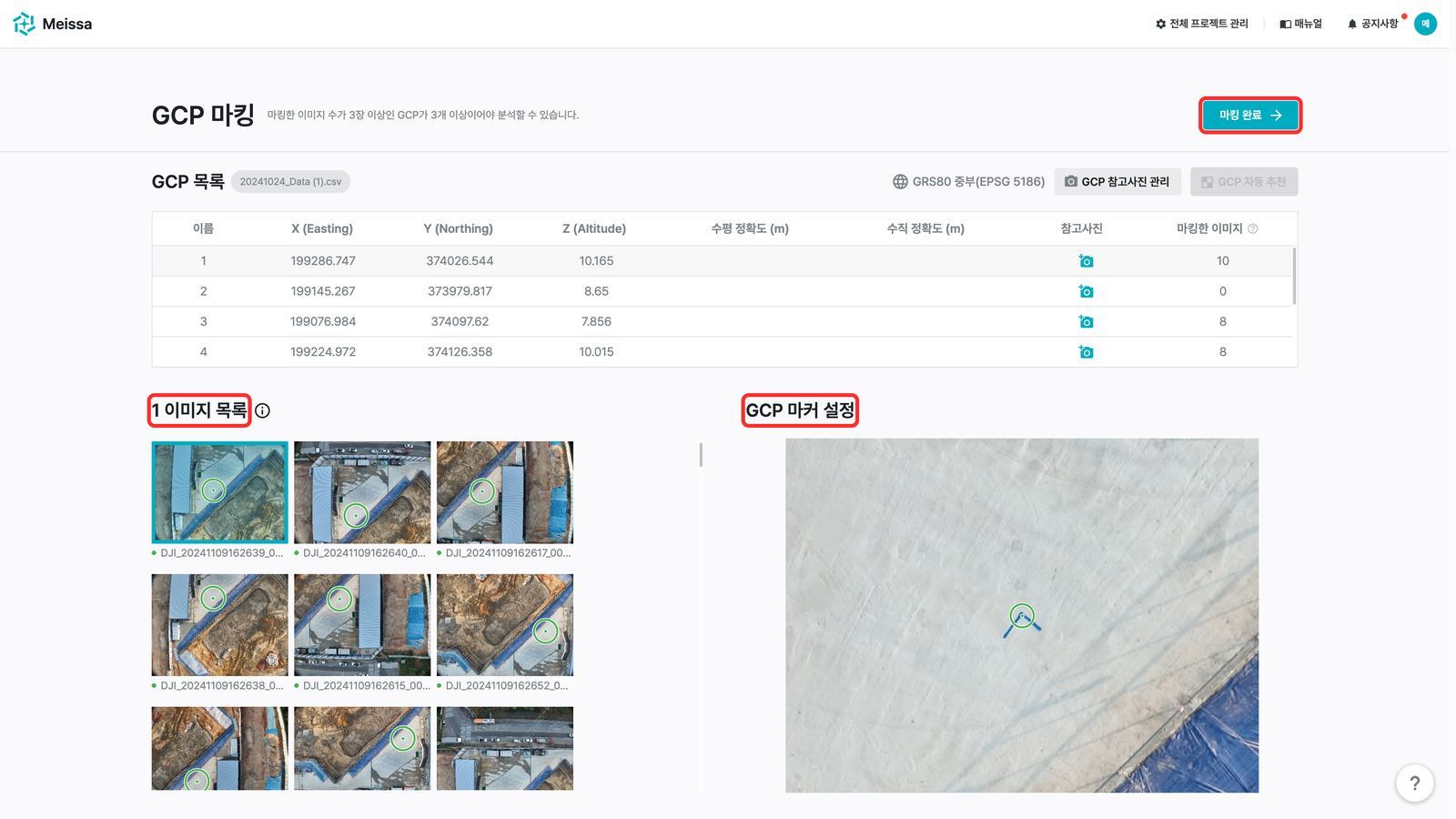

현장에 표식을 설치하고 좌표를 측량한 뒤, 촬영된 여러 사진에서 측량한 바로 그 지점을 표시합니다. 이 사진 위 표시 작업이 마킹입니다. 좌표 파일의 점 이름, 현장 표식, 사진 속 지점을 서로 맞춰야 합니다.
GCP 측량을 협력업체에 맡길 때는 설치 위치와 좌표 전달만으로 업무 범위를 끝내지 않는 것이 좋습니다. 사진에서 어느 부분을 클릭할지 알아볼 수 있도록 점 이름과 표식의 모습을 함께 남기고, 누가 사진 위 표시를 담당할지도 정해두세요. 아래는 설치·측량을 발주할 때 함께 확인할 항목입니다.
사진을 확대했을 때 표식이 가려지거나 측량한 부분을 구분하기 어렵다면, 보이는 다른 물체를 대신 클릭하지 않습니다. 같은 점을 식별할 수 있는 사진인지부터 다시 확인해야 합니다. 사진마다 표식의 다른 모서리나 주변 물체를 선택하면 같은 좌표에 서로 다른 위치를 연결하게 됩니다.
확인 자료는 점별로 묶어두면 좋습니다. 점 이름을 기준으로 측량한 좌표, 표식의 모습, 사진에서 표시할 부분을 함께 정리해 보세요. 설치 담당자와 사진 표시 담당자가 달라도 같은 지점을 찾기 위한 제안입니다. 촬영 전에 표식의 위치가 바뀌었다면 그 사실도 함께 전달하고, 새로 측량할 지점인지 확인합니다.
기준점의 역할과 좌표 오차의 원리가 더 궁금하다면 드론 측량에서 정확한 좌표를 만드는 GCP의 역할을 함께 확인할 수 있습니다.
메이사 가이드에는 기준점 한 개당 최소 4장 이상의 사진에 표시할 것을 권장합니다. 분석을 시작하는 조건은 표시한 사진이 3장 이상인 기준점이 3개 이상인 경우로 안내돼 있습니다. 권장 장수와 분석 시작 조건은 구분해서 읽어야 합니다.
| 구분 | 가이드의 안내 | 확인할 의미 |
|---|---|---|
| 점별 표시 권장 | 기준점 한 개당 최소 4장 이상 | 각 점이 여러 사진의 같은 위치와 연결되는지 확인 |
| 분석 시작 조건 | 표시한 사진이 3장 이상인 기준점이 3개 이상 | 분석을 시작할 수 있는 조건 충족 여부 확인 |
이 조건을 충족했다는 사실만으로 설치 위치나 표시가 모두 적절하다고 판단할 수는 없습니다. 특히 ‘3개 이상’은 분석 시작 조건에 들어 있는 값입니다. 현장 전체에 설치할 적정 기준점 개수를 뜻하지 않으며, 사진 장수를 채우는 과정에서도 측량한 지점을 일관되게 선택해야 합니다.
GCP 마킹에서는 한 점을 기준으로 사진들을 확인하고 다음 점으로 넘어가는 순서로 살펴보세요. 한 사진에서 표식이 잘 보였더라도 다른 사진에서는 가려질 수 있으므로 각각의 표시 위치를 확인합니다.
기준점이 사라져 새 표식을 설치했다면, 그 새 지점의 좌표를 다시 측량해야 합니다. 이전과 비슷한 위치에 놓았다는 이유로 옛 좌표를 그대로 연결할 수는 없습니다. 남아 있는 점과 새 점을 함께 보고 전체 분포도 다시 확인합니다.
택지 조성 현장에서는 보도블록 외곽의 점은 유지할 수 있지만, 내부점은 공사가 진행되며 유실될 것으로 예상한 사례가 있었습니다. 이 현장에서는 다음 촬영 때 협력 측량업체가 기존과 유사한 분포로 점을 다시 확보하기로 했습니다. ‘유사한 분포로 다시 잡는다’는 것은 현장을 고르게 덮는 배치를 이어간다는 뜻이며, 새 지점에는 새로 측량한 좌표가 필요합니다.
점이 유실될 가능성을 미리 알 수 있다면 촬영 일정과 재측량 일정을 함께 협의해두세요. 매번 새로 확보할 내부점과 유지 상태를 확인할 외곽점을 구분해 전달하면, 다음 촬영 전에 무엇을 준비할지 명확해집니다. 남아 있는 표식도 실제로 움직이지 않았는지 다시 확인합니다.
메이사에서는 현장상황 썸네일 좌하단의 기준점 아이콘으로 마킹 여부를 확인할 수 있습니다. 등록한 기준점 파일은 현장상황 다운로드 창의 GCP 탭에서 내려받을 수 있습니다. 결과가 도면과 어긋나면 사진 위 표시와 등록 파일을 확인할 출발점이 됩니다.
현장상황은 특정 촬영 날짜의 결과물을 묶어 놓은 단위입니다. 확인하려는 촬영일의 현장상황을 먼저 고르고, 기준점 아이콘이 있는지 살펴보세요. 아이콘은 마킹 여부를 확인하는 표시이므로, 그 안의 개별 점이 올바르게 표시됐는지는 별도로 살펴봐야 합니다.
점검할 때는 마킹 여부 → 사진 속 위치 → 등록 좌표 순서로 자료를 맞춰보세요. GCP 마킹에서 측량한 표식과 다른 위치를 지정한 곳이 있는지 보고, 내려받은 기준점 파일은 협력업체가 전달한 측량 자료와 대조합니다. 유실 뒤 다시 설치한 점이라면 새로 측량한 자료와 연결됐는지도 확인할 항목입니다.
확인할 촬영일과 점 이름, 표시 위치를 살펴볼 사진, 대조할 좌표 자료를 모아 설치·분석 담당자와 함께 확인하세요. 다운로드 메뉴는 계정 권한에 따라 표시가 제한될 수 있습니다.
GCP는 Ground Control Point의 약자로, 현장에서 측량한 좌표와 드론 사진 속 지점을 연결하는 지상기준점입니다. 표식을 설치·측량하고 여러 사진에 같은 지점을 표시해 사용합니다. 설치를 준비할 때는 측량 좌표와 사진에서 식별할 부분을 함께 정해두는 것이 중요합니다.
차량이나 움직일 수 있는 자재 위는 피합니다. 적치장 주변 바닥이라도 촬영 전 자재에 덮이거나 바닥이 바뀔 수 있는지 확인해야 합니다. 촬영이 끝날 때까지 고정되고 위에서 보이는 평평한 면을 선택하세요.
메이사 가이드의 분석 시작 조건은 표시한 사진이 3장 이상인 기준점이 3개 이상인 경우입니다. 이와 별도로 한 기준점당 최소 4장 이상의 사진에 표시할 것을 권장합니다. 분석 시작 조건을 현장에 필요한 기준점 개수나 정확도 보장으로 해석하지 않습니다.
남아 있는 점을 확인하고, 전체 분포를 고려해 새 자리를 정한 뒤 재측량합니다. 새 점을 옛 점과 비슷한 자리에 놓았더라도 이전 좌표를 그대로 쓰는 기준이 되지는 않습니다. 다음 촬영 사진에는 새로 측량한 지점을 다시 표시합니다.
기준점 사용 여부는 촬영 결과의 사용 목적과 필요한 검증 수준에 맞춰 판단할 질문입니다. 장비 선택에 따른 판단은 RTK 드론만으로 충분한지 다룬 글에서 확인할 수 있습니다. 기준점을 사용하기로 했다면 장비 종류와 관계없이 이 글의 설치·표시·유실 확인 절차를 챙겨주세요.
다음 촬영을 준비하며 기준점 위치가 촬영 종료까지 유지될지, 사진 표시를 누가 확인할지, 유실점 재측량 일정을 확보했는지 점검해 보세요. 이 세 가지를 협력업체와 함께 정해두면 설치 이후의 작업까지 이어갈 수 있습니다.
