2026년 10월 · 읽는 데 8분
정사영상(Ortho)은 항공사진에서 카메라 기울기와 지형 굴곡 때문에 생기는 왜곡을 보정해, 지도처럼 바로 위에서 내려다본 형태로 맞춘 영상입니다. 영상 속 위치를 지상 좌표에 대응시켜 수평 거리·면적을 계산하고, 좌표 기준을 맞춘 도면을 겹칠 수 있습니다. 건설 현장에서는 착공 전 현황 파악, 도면과 실제 시공 위치 대조, 날짜별 변화 확인에 쓰입니다.
드론 정사영상을 도입하려면 결과물의 이름과 함께 무엇을 읽고, 어떤 조건에서 측정할 수 있는지 알아두면 좋습니다. 아래에서는 일반 항공사진과의 차이부터 거리·면적의 계산 원리, 도면을 겹치기 위한 좌표계, 높이와 입체 형상을 볼 때 필요한 데이터까지 차례로 살펴봅니다.
일반 항공사진에는 카메라가 바라본 방향과 원근이 담기고, 정사영상에는 이를 보정한 평면상의 위치 관계가 담깁니다. 위에서 촬영했다는 사실만으로 사진 전체에 같은 거리 기준을 적용할 수 있는 것은 아닙니다. 정사영상은 사진 속 위치를 지도처럼 읽을 수 있도록 처리한 결과물입니다.
비스듬히 촬영한 사진에서는 가까운 부분이 크게, 먼 부분이 작게 보입니다. 지형의 높낮이도 사진에 맺히는 위치에 영향을 줍니다. 같은 길이의 구간이어도 사진 안에서 놓인 자리와 촬영 방향에 따라 서로 다른 길이로 보일 수 있는 이유입니다.
정사 보정은 이 영향을 고려해 사진 속 대상을 평면상의 위치로 맞추는 과정입니다. 드론으로 촬영한 여러 사진을 이어 현장 전체를 보여줄 때도, 단순히 사진의 가장자리를 연결하는 것을 넘어 위치 관계를 맞춰야 합니다. 현장에서 부르는 '오르쏘'는 이 정사영상을 가리킵니다.
결과물을 받을 때는 파일이 얼마나 선명한지와 함께 좌표 정보가 있는지, 어느 범위를 어떤 날짜에 촬영했는지 확인해 보세요. 보기 좋은 전경사진과 측정·도면 대조에 사용할 데이터는 확인할 항목이 다릅니다. 도입 검토서에도 다음처럼 목적을 나눠 적을 수 있습니다.
정사영상에서 거리를 재는 바탕은 영상 속 지점과 지상 좌표의 연결입니다. 두 점의 좌표로 수평 거리를, 여러 점으로 둘러싼 경계의 좌표로 수평 면적을 계산합니다. 도면도 같은 위치 기준으로 해석할 수 있어야 영상 위의 실제 현장과 맞춰 볼 수 있습니다.
여기서 '수평'이라는 말이 중요합니다. 위에서 내려다본 평면의 길이와 경사면을 따라가는 길이는 다른 값입니다. 경사진 구역의 평면상 면적과 그 표면을 덮는 면적도 구분해야 합니다. 표면 거리·표면 면적을 계산하려면 높낮이를 담은 표면 데이터가 함께 필요합니다. 정사영상의 색과 무늬만으로 모든 측정값을 얻는 것은 아닙니다.
도면을 겹칠 때는 좌표 숫자가 있다는 사실보다 그 숫자가 어떤 기준에서 나온 것인지 먼저 확인합니다. 좌표계는 지상의 위치를 숫자로 나타내는 공통 기준입니다. 도면과 영상이 서로 다른 기준을 사용한다면, 각 자료의 원래 좌표계를 확인하고 같은 기준에서 비교하도록 맞춰야 합니다. 같은 숫자가 적혀 있다는 이유만으로 같은 장소라고 판단하기는 어렵습니다.
도면과 정사영상을 대조하기 전에는 다음 순서로 준비해 보세요.
측정값을 업무 판단에 쓰려면 기준점(GCP)의 설치와 사진 속 표시 상태도 함께 확인해야 합니다. 기준점은 현장에서 측량한 좌표와 사진 속 지점을 연결하는 기준입니다. 영상과 도면의 위치 일치 정도를 설명할 때도 기준점 설치 조건을 빼고 정확도를 약속할 수는 없습니다. 기준점을 마련하는 과정은 지상기준점 설치·표시 가이드에서 더 살펴볼 수 있습니다.
측정 정확도는 정사영상과 현장 데이터의 품질에 따라 달라집니다. 측정할 끝점이나 영역의 경계를 사진에서 구분할 수 있는지도 확인해 주세요. 안전 거리를 판단할 때는 화면에서 얻은 값과 현장 기준을 함께 확인해야 합니다.
정사영상은 어디에 무엇이 있는지, DSM은 표면이 얼마나 높고 낮은지, 3D 모델은 입체적으로 어떤 모양인지를 볼 때 사용합니다. DSM은 건물·수목 등을 포함한 표면의 높이를 담는 수치표면모델입니다. 드론 데이터를 받을 때는 보고 싶은 질문에 맞춰 결과물의 종류를 확인하면 됩니다.
정사영상에서도 비탈면이나 건물의 모습은 보이지만, 그 색과 형태만으로 높이 값을 읽을 수는 없습니다. 반대로 높이 데이터만으로는 사진에 보이는 자재·도로·구조물의 모습을 모두 설명하기 어렵습니다. 필요한 판단이 위치인지, 고저차인지, 입체 형상인지에 따라 자료를 함께 살펴봅니다.
| 데이터 | 먼저 답하는 질문 | 건설 현장에서 보는 내용 |
|---|---|---|
| 정사영상 | 어디에 무엇이 있나요? | 착공 전 현황, 도면과 실제 위치, 날짜별 평면 변화 |
| DSM(수치표면모델) | 표면의 높낮이는 어떤가요? | 표면 고도와 고저차, 경사진 구역의 높이 정보 |
| 3D 모델 | 다른 방향에서 보면 어떤 모양인가요? | 지형과 구조물의 입체 형상, 공간적인 배치 |
업무 순서에 적용하면 쓰임이 더 분명해집니다. 착공 전에는 정사영상으로 현장 전체의 배치를 보고, 도면과 대조할 위치를 정할 수 있습니다. 월별 현황을 공유할 때는 같은 구역의 촬영일별 영상을 놓고 바뀐 부분을 설명합니다. 그 변화가 높이와 관련된다면 해당 시점의 DSM이나 3D 모델을 함께 확인하는 식입니다.
본사에서 데이터를 요청할 때도 '현장 전체를 볼 자료'라고만 적기보다, '도면과 위치를 대조할 정사영상'과 '고저차를 확인할 표면 데이터'처럼 질문과 결과물을 연결해 보세요. 필요한 데이터가 준비됐는지 확인하기 쉬워집니다.
메이사 플랫폼에서는 촬영일별 정사영상을 바탕으로 현황을 보고, 거리·면적을 측정하고, 도면과 날짜별 변화를 대조할 수 있습니다. 검색어 '정사영상'에 해당하는 화면 표기는 정사사진입니다. 앞서 살펴본 위치·좌표·높이의 구분을 실제 업무에 적용하는 방식입니다.
정사사진은 기본으로 켜져 있으며, 체크를 끄면 배경 위성지도만 남습니다. 촬영일의 현황을 검토하려면 어떤 날짜의 정사사진을 보고 있는지부터 확인합니다. 배경 지도와 촬영 기록을 구분하면 착공 전 상태를 어느 자료로 설명할지 정할 수 있습니다.

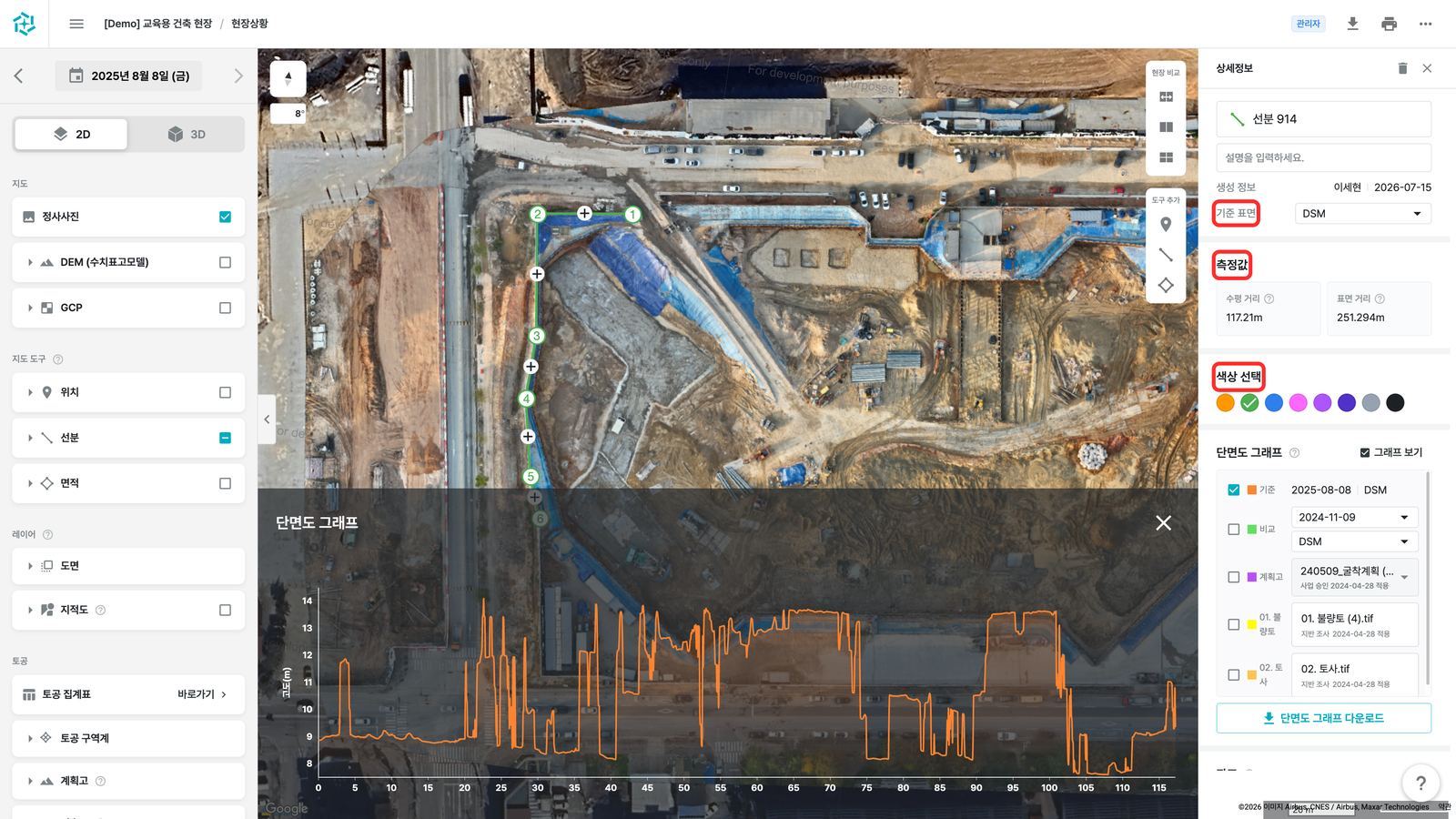

확인할 구간은 지도 도구의 선분으로, 확인할 영역은 면적으로 표시합니다. 선분은 수평 거리와 표면 거리, 면적은 수평 면적과 표면 면적을 제공합니다. 같은 구간에서도 어떤 값을 설명하는지 밝히는 것이 중요합니다. 평면상의 길이를 비교하는지, 선택한 표면을 따라가는 길이를 확인하는지 먼저 정해 보세요.
표면을 이용하는 값은 기준 표면을 확인하고 계산 결과가 나온 뒤 읽습니다. 표면 거리는 서버 계산 중에 '계산 중'으로 표시되며, 표면 면적은 지형 데이터가 부족하면 계산할 수 없을 수 있습니다. 화면의 측정값을 공유할 때도 촬영 날짜와 계산 기준을 함께 전달하면 같은 조건으로 결과를 검토할 수 있습니다.
도면의 자동 배치는 좌표 데이터가 있는 DXF 파일을 사용하며, 좌표계 지정이 필수입니다. 프로젝트 좌표계가 기본값으로 표시되므로 도면의 실제 좌표계와 같은지 확인해야 합니다. 도면의 좌표계가 다르면 해당 좌표계를 선택하거나 직접 입력합니다.

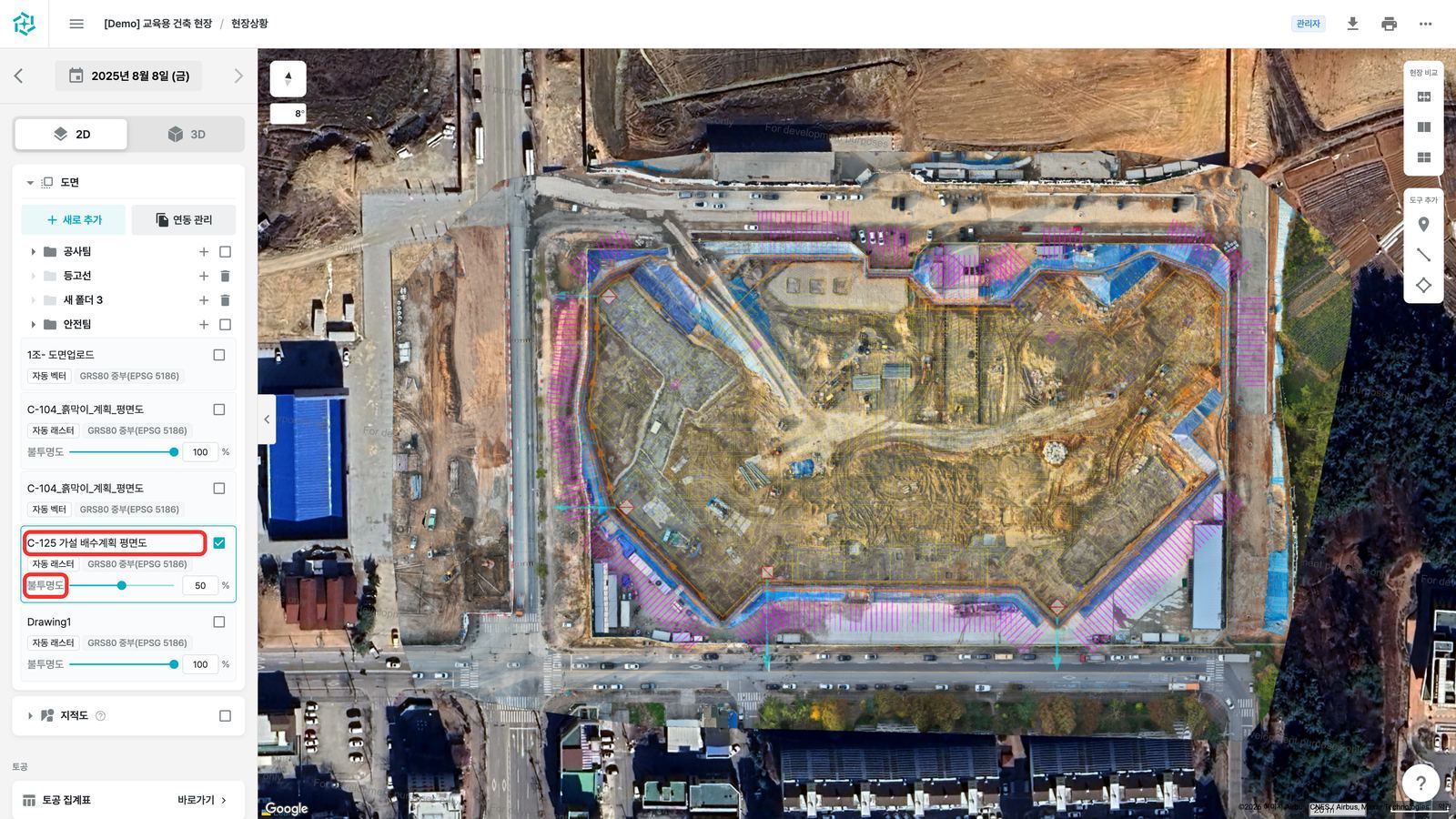

도면은 정사사진보다 위에 표시되고, 불투명도를 조절해 두 자료를 겹쳐 볼 수 있습니다. 설계선 주변의 실제 모습을 함께 보면서 대조할 위치를 찾는 방식입니다. 겹친 화면을 검토할 때는 촬영 날짜와 도면의 적용 시점도 함께 살펴보세요. 좌표 기준과 단위가 맞는지 확인한 뒤 위치 차이를 해석해야 합니다.
현장 비교에는 비교 슬라이더·2분할 비교·4분할 비교가 있습니다. 비교 슬라이더는 두 날짜를 겹친 뒤 경계선을 움직여 같은 위치의 변화를 확인하는 방식입니다. 여러 시점의 모습을 나란히 살펴볼 때는 분할 비교를 사용할 수 있습니다.
비교의 기준 날짜는 현재 보고 있는 현장상황으로 고정되고, 비교 날짜를 선택해 대조합니다. 월별 공유 자료를 준비한다면 검토할 구역과 두 촬영일을 먼저 정해 보세요. 어느 부분의 모습이 바뀌었는지 함께 살피되, 높이 변화까지 설명하려면 앞서 구분한 표면 데이터도 확인합니다. 이렇게 날짜·위치·데이터 종류를 함께 정하면 보고에서 답할 질문이 구체적이 됩니다.
정사영상을 사용할 때는 촬영 날짜, 좌표 기준, 측정 목적을 함께 확인하면 됩니다. 아래 네 가지 질문으로 받을 데이터와 활용 조건을 점검해 보세요.
정사영상은 사진의 왜곡을 보정한 데이터이고, 위성지도는 위성 등에서 얻은 영상을 지도 형태로 보여주는 서비스입니다. 둘은 서로 배타적인 개념이 아니므로, 위성지도라는 이름만으로 보정 여부나 정확도를 판단하지 않습니다. 현장 활용에서는 어떤 날짜에 어느 범위를 촬영한 자료인지 확인하고, 필요한 시점의 드론 정사영상을 대조합니다.
측정값은 촬영·보정 결과와 현장 데이터의 품질을 확인해 사용해야 합니다. 기준점 설치와 사진 속 표시, 측정할 경계의 식별 상태, 수평값인지 표면값인지를 함께 살핍니다. 안전 거리처럼 현장 판단에 쓰는 값은 현장 기준과 함께 확인합니다.
위치와 평면상의 현황을 살필 때는 정사영상을 봅니다. 표면의 높낮이를 확인하려면 DSM을, 여러 방향에서 지형과 구조물의 모양을 이해하려면 3D 모델을 봅니다. 같은 촬영 결과를 활용하더라도 답하려는 질문에 따라 필요한 데이터가 달라집니다.
도면의 좌표계와 단위·축척을 먼저 확인해야 합니다. 정사영상과 도면을 같은 위치 기준에서 대조할 수 있도록 준비한 뒤 겹칩니다. 겹친 결과는 양쪽에서 식별되는 공통 지점과 촬영일·도면 적용 시점을 함께 보며 검토합니다.
우리 현장에서 받을 자료의 촬영 날짜, 좌표 기준, 확인하려는 값을 먼저 적어보세요. 위치를 대조할지, 높낮이까지 확인할지 정하면 필요한 데이터와 활용 범위가 구체적으로 보입니다. 건설 현장 데이터 도입을 준비하고 있다면 DX 3단계 가이드를 확인해 보세요.
